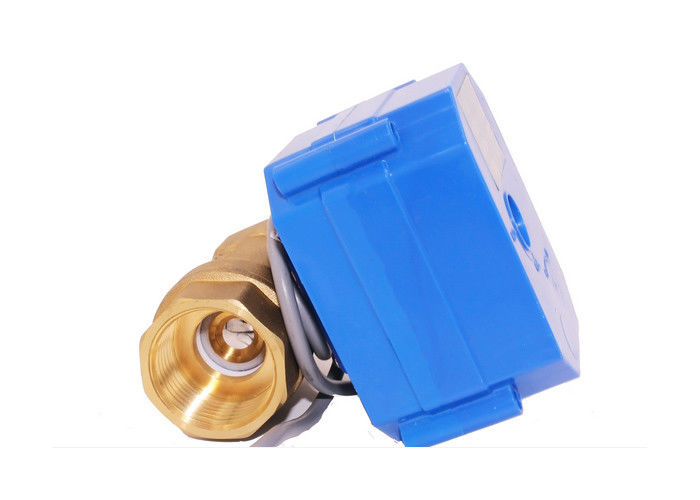

Bronze motorizado portuário da válvula PN10 da caldeira 2 com conexão da linha

2 válvulas de aquecimento da zona portuária para o material do corpo de válvula da zona da caldeira: de bronze, PN10



Descrição do produto

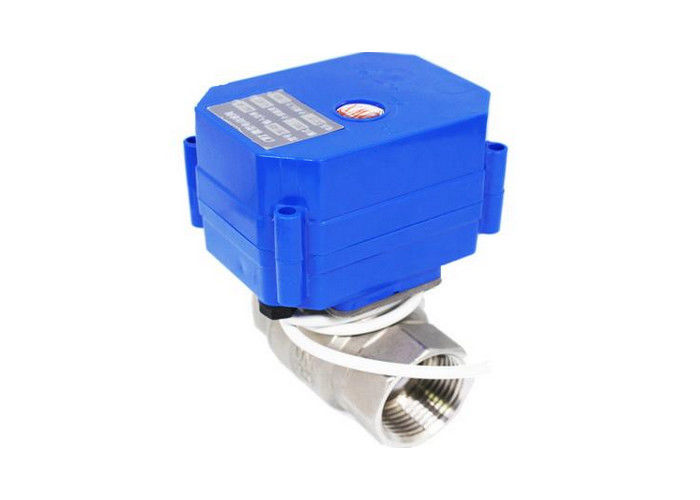

Esta mini válvula de bola motorizada é pretendida ser usada em circuitos fechados somente. Nossa válvula de controle da zona é uma escala da válvula motorizada 2 maneiras da zona, que é com o atuador do motor para o uso no aquecimento e no sistema de refrigeração. A válvula de bola de bronze ou inoxidável está disponível em DN15-32, PN10 com conexão da linha. O atuador é controlado pelo sinal de 2 pontos e recomendado para a função de ligar/desligar, disponível para C.A. 230V, 50/60Hz ou de alimentação de DC a fonte.

Características

• A caixa de engrenagens do metal e o projeto da engrenagem do metal, de baixo nível de ruído, executam confiantemente
• Vida útil longa: mais de 100000 círculos
• O projeto elétrico do limite e de limite da maquinaria, encontrado exatamente, evita a corrida da engrenagem continuamente.
• montagem do Paisano-ângulo, fácil instalar
• Estrutura da bola de flutuador, nenhum escapamento, especialmente apropriado para condições pesadas da poluição.
• Pode trabalhar na sala da água da caldeira, boa substituição para a válvula de solenoide



Aplicação

Vantagens

• Corpo de válvula de Sturday com projeto razoável da estrutura, e o melhor material a ser usado

Não.	Os nossos	Produtos normais
Selo do eixo da válvula	Selos quádruplos	Selos duplos
Selo da porca	Auto revestimento anaeróbico super da colagem, aperto consistente do torque	Colagem anaeróbica manual, desigualmente, aperto não consistente do torque
Selo entre o corpo de válvula e o alojamento	Sulco de selo	nenhuns
Torque	Lisamente e luz	Pesado, não consistentemente
Drenagem	Sim	nenhuns



Dados técnicos

Modelo	60P
Trabalho ampère (miliampère)	Max100mA (CR04 exceto Max150mA)
Proteção	IP65
Poder (W)	<5>
Opere a pressão (o Mpa)	PN10
Torque (nanômetro)	6
Escala do diâmetro	DN8-32
Abra/(s) próximo	< 8s="">
Volt do trabalho. (v)	DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V
Temp dos meios (℃)	0-90
Controle	CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06



Prendendo opções

• Dois fios e polaridade reversa (DC3-6V/DC12V/DC24V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor A FECHAR-SE, o fim da conexão da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

• Três fios e dois pontos de controle (DC3-6V/DC12V/DC24V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor da conexão ao FECHADO, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

Nota: AC24V/AC220V pode somente ser usado para válvulas elétricas da série 50K

• retorno de três wires&failsafe/power-off (DC9-24V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição e automaticamente o sem energia, a válvula permanece

posição inteiramente aberta

2. Desligando o interruptor PARA FECHAR-SE, a válvula fecha-se, obtendo a posição e automaticamente o sem energia, a válvula permanece posição inteiramente próxima

Nota: Porque o sem energia e a válvula serão do retorno automaticamente, e RD/G (B)/Y (B) 3 fios não podem ser poder-em junto manter o cofre forte da válvula

• três fios um controle do ponto (DC3-6V/ADC9-24V/AC220V)

1. O interruptor de conexão, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. Desligando o interruptor, a válvula fecha-se, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente próxima

Nota: Quando o poder é tensão de C.C. e os fios vermelhos são “+”, o fio azul é “—”

• diagrama de fiação (ângulo ajustável) (DC9-24V)

1. SW1 aberto, SW2 aberto, fim completo da válvula, obtendo a válvula da posição permanece posição inteiramente próxima

2. SW1 o fim, SW2 aberto, graus aberto da válvula 30, obtendo a válvula da posição permanece uma posição aberta de 30 graus

3. SW2 o fim, SW1 aberto, graus aberto da válvula 60, obtendo a válvula da posição permanece uma posição aberta de 60 graus

4. SW1 o fim, SW2 fim, válvula completamente aberta, obtendo a válvula da posição permanece posição inteiramente aberta

• diagrama de fiação (ângulo ajustável) (DC9-24V)

1. O interruptor de conexão, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. Desligando o interruptor, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente próxima

• diagrama de fiação (dois fios e seguranças contra falhas/retornos) do sem energia (DC3-6V/ADC9-24V/AC220V)

1. A conexão do interruptor, a válvula aberta, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima

2. O desligamento do interruptor, o fim da válvula, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima

• micro controlador de cinco fios com feedback do sinal (DC3-6V/12V/24V)

1. O interruptor e ABERTO de conexão, a válvula abrem, obtendo à posição a saída verde do fio o sinal de OLS, o controlador testa o sinal OLS, conecta o interruptor PARA PARAR, a válvula para e permanece posição inteiramente aberta

2. O interruptor e o FIM de conexão, o fim da válvula, obtendo à posição a saída vermelha do fio o sinal de CLS, o controlador testam o sinal CLS, conectam o interruptor PARA PARAR, a válvula param e permanecem posição inteiramente próxima,

Nota: Certifique-se por favor dos fios de sinal “vermelhos”, “preto” e “verde” seja conectado no início, a seguir conecta os fios do poder “amarelos” e o “azul”
