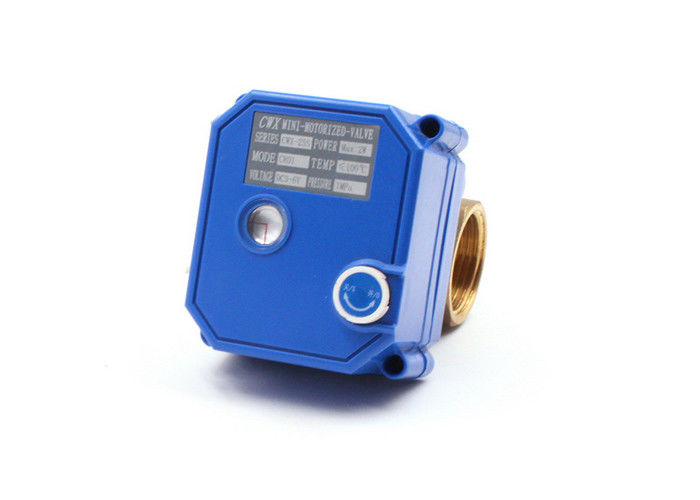

Mpa de aquecimento motorizado elétrico das válvulas 1,0 da zona de AC230V com punho manual

válvulas de aquecimento da zona elétrica com punho manual, aC230V, válvula de bola para a ATAC



Descrição do produto

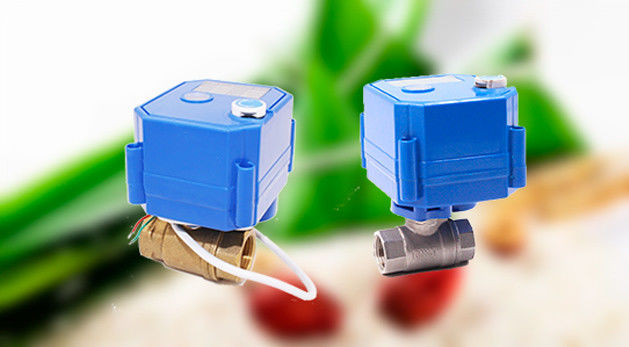

A válvula de bola de bronze ou inoxidável está disponível em DN15-32, PN10 com conexão da linha. O atuador é controlado pelo sinal de 2 pontos e recomendado para a função de ligar/desligar, disponível para C.A. 230V, 50/60Hz ou de alimentação de DC a fonte. A válvula de bola motorizada é pretendida ser usada em circuitos fechados somente. Nossa válvula de controle da zona é uma escala da válvula motorizada 2 maneiras da zona, que é com o atuador do motor para o uso no aquecimento e no sistema de refrigeração.

Características

1. Período de vida útil longo extremo;

2. A ultrapassagem manual, a válvula puder ser operada quando falha de energia;

3. Mini indicador da dimensão e de posição

4. Bom desempenho da selagem, cerco IP65



Aplicação

Vantagens

• Corpo de válvula de Sturday com projeto razoável da estrutura, e o melhor material a ser usado

Não.	Os nossos	Produtos normais
Selo do eixo da válvula	Selos quádruplos	Selos duplos
Selo da porca	Auto revestimento anaeróbico super da colagem, aperto consistente do torque	Colagem anaeróbica manual, desigualmente, aperto não consistente do torque
Selo entre o corpo de válvula e o alojamento	Sulco de selo	nenhuns
Torque	Lisamente e luz	Pesado, não consistentemente
Drenagem	Sim	nenhuns



Dados técnicos

Modelo	25S
Corrente do trabalho (miliampère)	<80>
Proteção	IP65
Poder (W)	<2>
Opere a pressão (o Mpa)	PN10
Torque (nanômetro)	2,5
Escala do diâmetro (milímetros)	Maneira DN8-DN32 DN8-DN20 três em dois sentidos
Tempo aberto/próximo (s)	<8>
Tensão do trabalho (v)	DC3-6V; DC12V; AC/DC9-24V; AC220V; AC85-265V
Temperatura líquida (℃)	0-90
Modo de controle	CR01; CR02; CR03; CR04; CR05



Prendendo opções

• Dois fios e polaridade reversa (DC3-6V/DC12V/DC24V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor A FECHAR-SE, o fim da conexão da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

• Três fios e dois pontos de controle (DC3-6V/DC12V/DC24V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor da conexão ao FECHADO, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

Nota: AC24V/AC220V pode somente ser usado para válvulas elétricas da série 50K

• Três fios e um ponto de controle (DC3-6V/12V /ADC9-24V /AC220V)

1. O interruptor de conexão, a válvula abre, obtendo a posição, automaticamente sem energia, thevalve permanece posição inteiramente aberta

2. Desligando o interruptor, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

Nota: Quando o poder é tensão de C.C. e os fios vermelhos são “+”, o fio azul é “—”

• Dois fios e retornos do sem energia (DC3-6V/ADC9-24V/AC220V)

1. A conexão do interruptor, a válvula aberta, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima

2. O desligamento do interruptor, o fim da válvula, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima

• Micro conntroller de cinco fios com feedback do sinal (DC3-6V/12V/24V)

1. O interruptor e ABERTO de conexão, a válvula abrem, obtendo à posição a saída verde do fio o sinal de OLS, o controlador testa o sinal OLS, conecta o interruptor PARA PARAR, a válvula para e permanece posição inteiramente aberta

2. O interruptor e o FIM de conexão, o fim da válvula, obtendo à posição a saída vermelha do fio o sinal de CLS, o controlador testam o sinal CLS, conectam o interruptor PARA PARAR, a válvula param e permanecem posição inteiramente próxima,

Nota: Certifique-se por favor dos fios de sinal “vermelhos”, “preto” e “verde” seja conectado no início, a seguir conecta os fios do poder “amarelos” e “azuis”.
