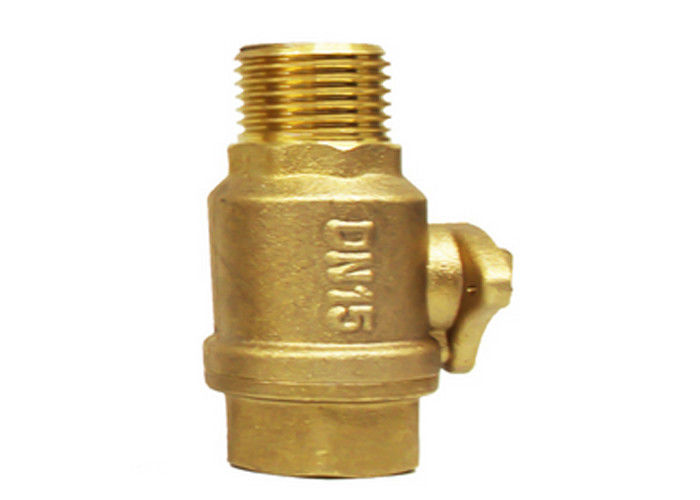

Aquecimento central de bronze de aquecimento das válvulas DN8 da zona 2NM elétrica com atuador

Válvulas de aquecimento da zona elétrica, auto válvula de controle do calefator pela válvula de bola de bronze com atuador



Descrição do produto



Tipicamente, os sistemas de aquecimento com válvulas da zona, serão instalados com dois ou mais válvulas da zona (localizado geralmente mas não sempre perto da caldeira de aquecimento) e uma única bomba circulatória (posicionada geralmente na extremidade do retorno do encanamento de água quente perto da caldeira de aquecimento).



Características

1. Período de vida útil longo extremo;

2. A ultrapassagem manual, a válvula puder ser operada quando falha de energia;

3. Mini indicador da dimensão e de posição

4. Bom desempenho da selagem, cerco IP65



Aplicação

Vantagens

• Corpo de válvula de Sturday com projeto razoável da estrutura, e o melhor material a ser usado

Não.	Os nossos	Produtos normais
Selo do eixo da válvula	Selos quádruplos	Selos duplos
Selo da porca	Auto revestimento anaeróbico super da colagem, aperto consistente do torque	Colagem anaeróbica manual, desigualmente, aperto não consistente do torque
Selo entre o corpo de válvula e o alojamento	Sulco de selo	nenhuns
Torque	Lisamente e luz	Pesado, não consistentemente
Drenagem	Sim	nenhuns



Dados técnicos

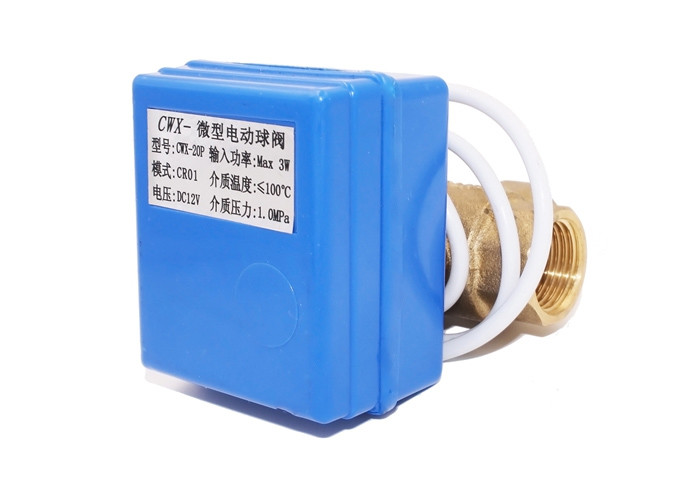

Modelo	20P-1.0D
Trabalho ampère (miliampère)	80 máximos
Proteção	IP65
Poder (W)	<2>
Opere a pressão (o Mpa)	PN10
Torque (nanômetro)	2
Escala do diâmetro	DN8-32 (reto); DN15-20 (T, maneira três)
Abra/(s) próximo	Reto: < 7s="">
Volt do trabalho. (v)	DC3-6V, DC12V
Temp dos meios (℃)	0-90
Controle	CR01, CR02, CR05

Material do corpo de válvula	Porto da conexão	Diâmetro	D	L	H	W
			(milímetro)			(Quilograma)
Bronze	Diâmetro completo da linha fêmea	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478
	vertical da 3-maneira	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	linha do Fêmea-homem	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Linha masculina	DN15	15	68	38	0,299





Prendendo opções

• Dois fios e polaridade reversa (DC3-6V/DC12V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor A FECHAR-SE, o fim da conexão da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

• Três fios e dois pontos de controle (DC3-6V/DC12V/DC24V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor da conexão ao FECHADO, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

Nota: AC24V/AC220V pode somente ser usado para válvulas elétricas da série 50K

• Três fios e um ponto de controle (DC3-6V/12V)

o interruptor 1.Connecting, a válvula abre, obtendo a posição, automaticamente sem energia, thevalve permanece posição inteiramente aberta

2.Disconnecting o interruptor, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

Nota: Quando o poder é tensão de C.C. e os fios vermelhos são “+”, o fio azul é “—”

• Dois fios e retornos do sem energia (DC3-6V/ADC9-24V/AC220V)

1. A conexão do interruptor, a válvula aberta, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima

2. O desligamento do interruptor, o fim da válvula, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima

• Micro conntroller de cinco fios com feedback do sinal (DC3-6V/12V)

1. O interruptor e ABERTO de conexão, a válvula abrem, obtendo à posição a saída verde do fio o sinal de OLS, o controlador testa o sinal OLS, conecta o interruptor PARA PARAR, a válvula para e permanece posição inteiramente aberta

2. O interruptor e o FIM de conexão, o fim da válvula, obtendo à posição a saída vermelha do fio o sinal de CLS, o controlador testam o sinal CLS, conectam o interruptor PARA PARAR, a válvula param e permanecem posição inteiramente próxima,

Nota: Certifique-se por favor dos fios de sinal “vermelhos”, “preto” e “verde” seja conectado no início, a seguir conecta os fios do poder “amarelos” e “azuis”.
