Válvulas de aquecimento motorizadas inoxidáveis da zona SS304 com o motor do atuador da C.C.

Vlaves de aquecimento da zona PN10, válvula de bola SS304 inoxidável, com o motor do atuador da C.C.

Descrição do produto

Nossas válvulas da zona são válvula de bola inoxidável ou de bronze consistida e motor elétrico do atuador pela C.C. ou pela C.A. Fornece em-fora, controle normalmente aberto ou normalmente fechado em sistemas hydronic fechados. As mini válvulas de bola motorizadas podem ser usadas em uma grande variedade de aquecimento e de aplicações refrigerando de condensação, projetada primeiramente para o uso com rodapé, bobinas do fã, radiadores, aquecedores, alimentadores do ar, bombas de calor e aplicações brilhantes.

Características

1. Redutor inteiramente metálico da engrenagem.

2. O torque da saída é grande, especialmente para o sistema tranquilo com grande escala.

3. Tamanho pequeno, estrutura compacta, aparência compacta e vários métodos do conjunto.

4. O projeto patenteado do corpo da anti-escala da tecnologia pode atrasar o tempo de escamação.

5. Bom desempenho da selagem, categoria de selagem IP65.

Aplicação

Vantagens

• Corpo de válvula de Sturday com projeto razoável da estrutura, e o melhor material a ser usado

Dados técnicos

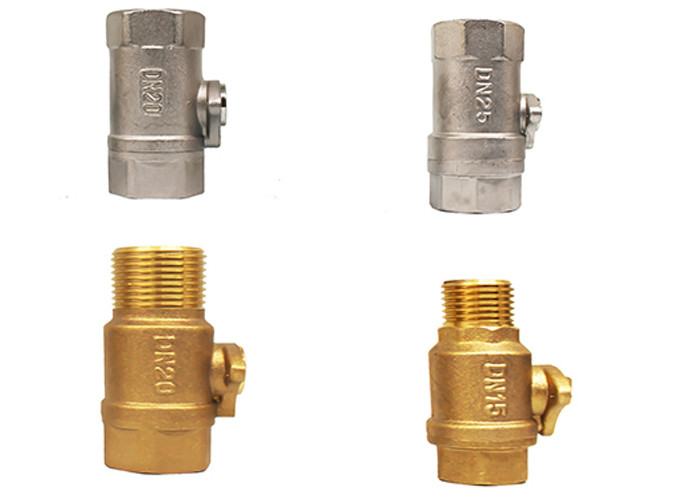

Material do corpo de válvula	Porto da conexão	Diâmetro	D	L	H	W
			(milímetro)			(Quilograma)
Bronze	Diâmetro completo da linha fêmea	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478

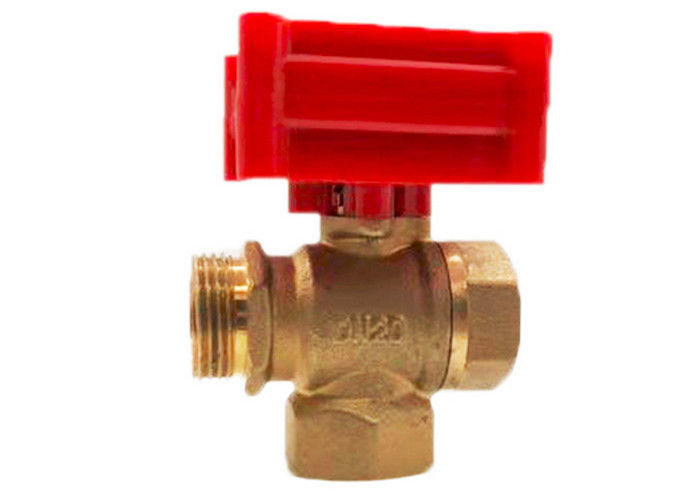

	vertical da 3-maneira	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	linha do Fêmea-homem	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Linha masculina	DN15	15	68	38	0,299

Prendendo opções

• Dois fios e polaridade reversa (DC3-6V/DC12V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor A FECHAR-SE, o fim da conexão da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

• Três fios e dois pontos de controle (DC3-6V/DC12V)

1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta

2. O interruptor da conexão ao FECHADO, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)

Nota: AC24V/AC220V pode somente ser usado para válvulas elétricas da série 50K

• Micro conntroller de cinco fios com feedback do sinal (DC3-6V/12V)

1. O interruptor e ABERTO de conexão, a válvula abrem, obtendo à posição a saída verde do fio o sinal de OLS, o controlador testa o sinal OLS, conecta o interruptor PARA PARAR, a válvula para e permanece posição inteiramente aberta

2. O interruptor e o FIM de conexão, o fim da válvula, obtendo à posição a saída vermelha do fio o sinal de CLS, o controlador testam o sinal CLS, conectam o interruptor PARA PARAR, a válvula param e permanecem posição inteiramente próxima,

Nota: Certifique-se por favor dos fios de sinal “vermelhos”, “preto” e “verde” seja conectado no início, a seguir conecta os fios do poder “amarelos” e “azuis”.
