Lugar de origem: | China |
---|---|
Marca: | Runpaq |
Certificação: | CE |
Número do modelo: | 25S-T2-15 |
Quantidade de ordem mínima: | 50 partes |
Preço: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Detalhes da embalagem: | caixa + caixa + pálete do maste |
Tempo de entrega: | 15-21 dias |
Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
Habilidade da fonte: | 200000 grupos/mês |
Diâmetro: | polegada de 1/2 - polegada 1-1/2 (diâmetro completo ou diâmetro reduzido) | Pressão do trabalho: | Mpa 10bar/PN10/1,0/150 libras por polegada quadrada |
---|---|---|---|
corrente do trabalho: | <80 mA=""> | Tensão: | DC5V/DC12-24V/AC85-230V/AC220V |
Torque: | 2,5 NM | Abra/tempo próximo: | < 8="" Seconds=""> |
Nome do produto: | mini válvula motorizada | Aplicativo: | ATAC, aquecimento de Hydronic e refrigerar, caldeira, sistemas geotheramal com as bombas de calor do |
Realçar: | válvulas de aquecimento da zona dN15,válvula hydronic da zona,Válvulas de aquecimento da zona IP65 |
Válvulas de aquecimento da zona DN15 de bronze, PN10, atuador para o controle dos sistemas de aquecimento de assoalho
Descrição do produto
A válvula da zona é um do mini atuador motorizado da válvula, que funciona como uma válvula especial que regule o fluxo da água através de um sistema de aquecimento. Quando a válvula é fechado, obstruirá completamente fora do fluxo da água a seus radiadores de modo que fiquem frios. Quando está aberta, a água quente está permitida correr através para aquecer acima sua casa.
Características
1. Período de vida útil longo extremo;
2. A ultrapassagem manual, a válvula puder ser operada quando falha de energia;
3. Mini indicador da dimensão e de posição
4. Bom desempenho da selagem, cerco IP65
Aplicação
Vantagens
Não. | Os nossos | Produtos normais |
Selo do eixo da válvula | Selos quádruplos | Selos duplos |
Selo da porca | Auto revestimento anaeróbico super da colagem, aperto consistente do torque | Colagem anaeróbica manual, desigualmente, aperto não consistente do torque |
Selo entre o corpo de válvula e o alojamento | Sulco de selo | nenhuns |
Torque | Lisamente e luz | Pesado, não consistentemente |
Drenagem | Sim | nenhuns |
Dados técnicos
Modelo | 25S |
Corrente do trabalho (miliampère) | <80> |
Proteção | IP65 |
Poder (W) | <2> |
Opere a pressão (o Mpa) | PN10 |
Torque (nanômetro) | 2,5 |
Escala do diâmetro (milímetros) | Maneira DN8-DN32 DN8-DN20 três em dois sentidos |
Tempo aberto/próximo (s) | <8> |
Tensão do trabalho (v) | DC3-6V; DC12V; AC/DC9-24V; AC220V; AC85-265V |
Temperatura líquida (℃) | 0-90 |
Modo de controle | CR01; CR02; CR03; CR04; CR05 |

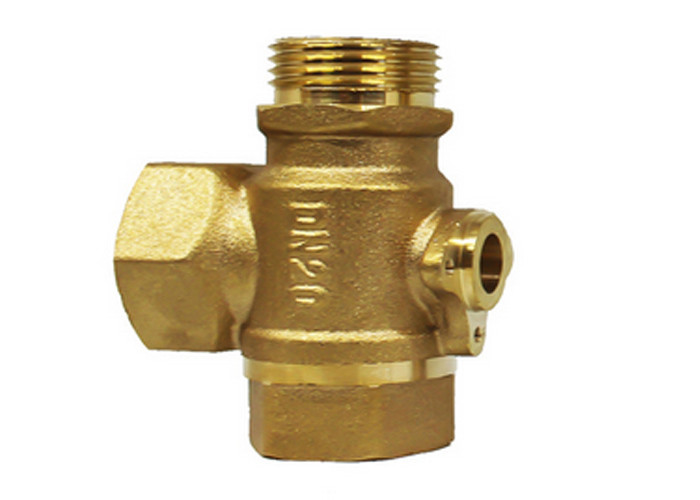

Material do corpo de válvula | Porto da conexão | Diâmetro | D | L | H | W |
(milímetro) | (Quilograma) | |||||
Bronze | Diâmetro completo da linha fêmea | DN8 | 8 | 46 | 31 | 0,357 |
DN15 | 15 | 57 | 38 | 0,433 | ||
DN20 | 20 | 71 | 45 | 0,513 | ||
DN25 | 23,5 | 72 | 49 | 0,603 | ||
Ambo diâmetro reduzido rosqueado fêmea | DN10 | 8 | 46 | 31 | 0,356 | |
DN20 | 15 | 66 | 38 | 0,448 | ||
DN25 | 20 | 72 | 47 | 0,608 | ||
DN32 | 25 | 86 | 60 | 0,82 | ||
vertical da 3-maneira | DN15 | 12 | 63 | 49 | 0,434 | |
DN20 | 15 | 66 | 53 | 0,492 | ||
porto completo da linha do Fêmea-homem | DN15 | 15 | 63 | 38 | 0,432 | |
linha do Fêmea-homem para reduzir o porto | DN20 | 15 | 66 | 38 | 0,462 | |
Linha masculina | DN15 | 15 | 68 | 38 | 0,424 | |
De aço inoxidável | Diâmetro completo da linha fêmea | DN8 | 8 | 46 | 31 | 0,364 |
DN15 | 15 | 55 | 38 | 0,44 | ||
DN20 | 20 | 71 | 45 | 0,508 | ||
DN25 | 25 | 72 | 49 | 0,617 | ||
Ambos os fêmeas rosqueados reduzem o diâmetro | DN15 | 8 | 46 | 30,5 | 0,368 | |
DN20 | 15 | 63 | 39 | 0,513 | ||
DN25 | 20 | 75 | 47 | 0,608 |
Prendendo opções
1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta
2. O interruptor A FECHAR-SE, o fim da conexão da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)
1. O interruptor de conexão A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta
2. O interruptor da conexão ao FECHADO, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)
Nota: AC24V/AC220V pode somente ser usado para válvulas elétricas da série 50K
1. O interruptor de conexão, a válvula abre, obtendo a posição, automaticamente sem energia, thevalve permanece posição inteiramente aberta
2. Desligando o interruptor, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)
Nota: Quando o poder é tensão de C.C. e os fios vermelhos são “+”, o fio azul é “—”
1. A conexão do interruptor, a válvula aberta, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima
2. O desligamento do interruptor, o fim da válvula, obtendo a posição e o sem energia automaticamente, a válvula permanecem posição inteiramente aberta/próxima
1. O interruptor e ABERTO de conexão, a válvula abrem, obtendo à posição a saída verde do fio o sinal de OLS, o controlador testa o sinal OLS, conecta o interruptor PARA PARAR, a válvula para e permanece posição inteiramente aberta
2. O interruptor e o FIM de conexão, o fim da válvula, obtendo à posição a saída vermelha do fio o sinal de CLS, o controlador testam o sinal CLS, conectam o interruptor PARA PARAR, a válvula param e permanecem posição inteiramente próxima,
Nota: Certifique-se por favor dos fios de sinal “vermelhos”, “preto” e “verde” seja conectado no início, a seguir conecta os fios do poder “amarelos” e “azuis”.
