Lugar de origem: | China |
---|---|
Marca: | Runpaq |
Certificação: | CE |
Número do modelo: | 8073-DRF01 |
Quantidade de ordem mínima: | 50 partes |
Preço: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Detalhes da embalagem: | caixa + caixa + pálete do maste |
Tempo de entrega: | 15-21 dias |
Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
Habilidade da fonte: | 200000 grupos/mês |
Diâmetro: | DN8-20 (válvula de bola de 3 maneiras) | Pressão: | Mpa 10 barras/PN10/1,0/150 libras por polegada quadrada |
---|---|---|---|
corrente do trabalho: | <80 mA=""> | Tensão: | DC3-6V/DC12-24V/AC85-265V/AC230V |
poder: | < 2W=""> | Torque: | 2,5 NM |
Abra/tempo próximo: | < 8="" Seconds=""> | Nome do produto: | controle das válvulas do aquecimento underfloor |
Realçar: | Válvula da zona da caldeira DN15,válvulas do aquecimento dN15 underfloor,1 |

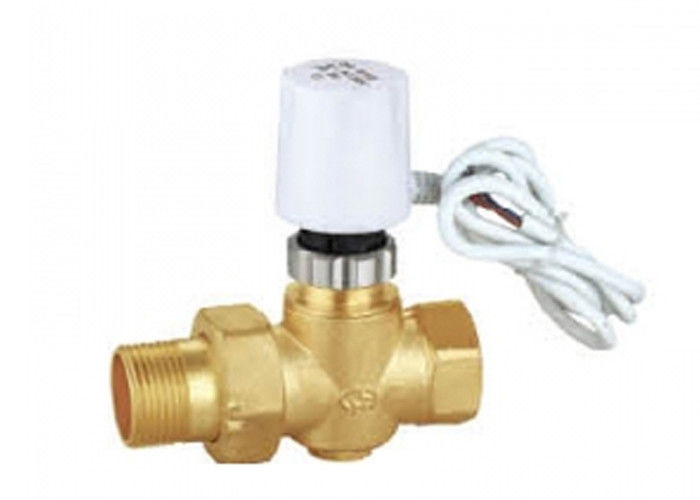

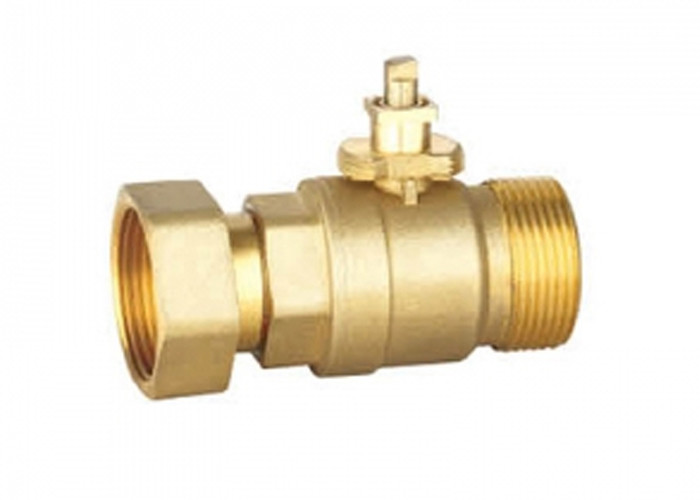

Válvulas da zona, 3 válvulas de aquecimento de bronze dN15 da maneira, válvula de controle inoxidável da água para a caldeira
Descrição do produto
Uma válvula da zona, pode ser válvula do aquecimento de 3 maneiras, ou 2 válvulas retas do aquecimento da maneira, são instaladas no lado quente ou no lado da caldeira para fora do laço da tubulação de aquecimento, expondo a válvula a umas mais altas e temperaturas mais fatigantes. As válvulas de bola do controle instaladas para trás: a válvula deve ser instalada de modo que a seta no corpo de válvula para combinar o sentido de fluxo da água quente.
Características
1. Período de vida útil extremo da ONG;
2. A ultrapassagem manual, a válvula puder ser operada quando falha de energia;
3. Mini indicador da dimensão e de posição
4. Bom desempenho da selagem, cerco IP65
Aplicação
Vantagens
Não. | Os nossos | Produtos normais |
Selo do eixo da válvula | Selos quádruplos | Selos duplos |
Selo da porca | Auto revestimento anaeróbico super da colagem, aperto consistente do torque | Colagem anaeróbica manual, desigualmente, aperto não consistente do torque |
Selo entre o corpo de válvula e o alojamento | Sulco de selo | nenhuns |
Torque | Lisamente e luz | Pesado, não consistentemente |
Drenagem | Sim | nenhuns |
Dados técnicos
Modelo | 20P-1.0B |
Trabalho ampère (miliampère) | 80 máximos |
Proteção | IP65 |
Poder (W) | <2> |
Opere a pressão (o Mpa) | PN10 |
Torque (nanômetro) | 2 |
Escala do diâmetro | DN8-32 (reto); DN15-20 (T, maneira três) |
Abra/(s) próximo | Reto: < 7s=""> |
Volt do trabalho. (v) | DC3-6V, DC12V |
Temp dos meios (℃) | 0-90 |
Controle | CR01, CR02, CR05 |
Material do corpo de válvula | Porto da conexão | Diâmetro | D | L | H | W |
(milímetro) | (Quilograma) | |||||
Bronze | Diâmetro completo da linha fêmea | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
vertical da 3-maneira | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
linha do Fêmea-homem | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Linha masculina | DN15 | 15 | 68 | 38 | 0,299 |
Prendendo opções
o interruptor 1.Connecting A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta
2.Connection o interruptor A FECHAR-SE, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (inteiramente fechado)
o interruptor 1.Connecting A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta
o interruptor 2.Connection ao FECHADO, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)
Nota: AC24V/AC220V pode somente ser usado para válvulas elétricas da série 50K
o interruptor 1.Connecting, a válvula abre, obtendo a posição, automaticamente sem energia, thevalve permanece posição inteiramente aberta
2.Disconnecting o interruptor, o fim da válvula, obtendo a posição, automaticamente sem energia, a válvula permanece a posição lateral das passagens (fechada inteiramente)
Nota: Quando o poder é tensão de C.C. e os fios vermelhos são “+”, o fio azul é “—”
o interruptor 1.Connecting A ABRIR, a válvula abre, obtendo a posição, automaticamente sem energia, a válvula permanece posição inteiramente aberta
o interruptor 2.Connecting A FECHAR-SE, o fim da válvula, obtendo a posição e automaticamente o sem energia, a válvula permanecem posição inteiramente próxima
Nota: AC24V/AC220V pode somente ser usado para a válvula elétrica da série 50K
o interruptor 1.Connecting e ABERTO, a válvula abrem, obtendo à posição a saída verde do fio o sinal de OLS, o controlador testa o sinal OLS, conecta o interruptor PARA PARAR, a válvula para e permanece posição inteiramente aberta
o interruptor 2.Connecting e o FIM, o fim da válvula, obtendo à posição a saída vermelha do fio o sinal de CLS, o controlador testam o sinal CLS, conectam o interruptor PARA PARAR, a válvula param e permanecem posição inteiramente próxima,
Nota: Certifique-se por favor dos fios de sinal “vermelhos”, “preto” e “verde” seja conectado no início, a seguir conecta os fios do poder “amarelos” e “azuis”.
