1200 libras por polegada quadrada EPDM sulcaram o acoplamento da extremidade, DN200 sulcaram a conexão de tubulação

1200 PSI EPDM Grooved End Coupling , DN200 Grooved Pipe Connection

Informação Básica

Lugar de origem:	China
Marca:	Runpaq
Certificação:	NSF
Número do modelo:	77C-DN50

Quantidade de ordem mínima:	50 partes
Preço:	USD6/piece (50-500 pieces), USD4/piece (>500 pieces)
Detalhes da embalagem:	caixa + pálete
Tempo de entrega:	15-21 dias
Termos de pagamento:	T/T, L/C, D/A, D/P, Western Union
Habilidade da fonte:	20000 grupos/mês

Melhor preço contacto

Estilo:	encaixes de tubulação sulcados da extremidade	Pressão:	barra 1200 libras por polegada quadrada/83
Diâmetro:	DN25-DN1200, 1" - 48"	Gaxeta:	EPDM
Parafuso & porca:	ss304	Abrigando o material:	SS304, 316, 316L, 2205 frente e verso, duplex super 2507, ferro dútile galvanizado mergulhado quente
modelo:	77C-DN25	Aplicativo:	F/plano tratamento do RO/águas residuais, landleachet
Forma:	reto, igual	Nome do produto:	encaixes sulcados, acoplamento flexível grooved
Realçar:	EPDM sulcou o acoplamento da extremidade , dN200 sulcou o acoplamento da extremidade , dN200 sulcou a conexão de tubulação

Encaixes de tubulação sulcados de alta pressão de 1200 libras por polegada quadrada, acoplamentos sulcados DN200 da conexão de tubulação

Descrição

Os acoplamentos e os encaixes sulcados da tubulação são usados para juntar-se e as tubulações em ambos sistema úmido e seco. Forneceram alguma flexibilidade em termos do movimento e da deflexão ao sistema tranquilo. O conceito do acoplamento sulcado foi inventado em 1925 quando projeto de Victaulic o primeiro acoplamento mecânico. Embora muitas outras empresas fazem acoplamentos sulcados mecânicos, o acoplamento sulcado é sabido ainda na maior parte como o encaixe de tubulação do acoplamento da tubulação de Victualic ou do estilo de Victaulic.

Especificações

Avaliação da pressão: 300 libras por polegada quadrada (barra 21)
Escala do tamanho (diâmetro): DN 25 a DN150 | 1" a 6"
Variação da temperatura da operação: -50 ℃ ao ℃ 150
Padrões: ANSI/AWWA/ASTM/ANSI/NSF61

Junções rápidas que abrigam materiais:

Nylon, o outro material composto, plástico em cima das procuras.

Bolts&Nuts:

Tipo 304 parafusos e porcas de trilha de aço inoxidável a ASTM F-593
Tipo 316 parafusos e porcas de trilha de aço inoxidável a ASTM F-593
Tipo 316 parafusos de trilha de aço inoxidável ASTM A193 B-8M com as porcas resistentes de bronze do silicone a ASTM B98 C65100

Gaxetas ou selos de borracha:

Os selos da gaxeta C-são dados forma, feito da gaxeta padrão EPDM (monômero do dieno do propileno do etileno) para a água fria, a água quente, o ácido raro, o ar oilfree e o produto químico múltiplo (- 50~150). Não é apropriado para o meio como o petróleo

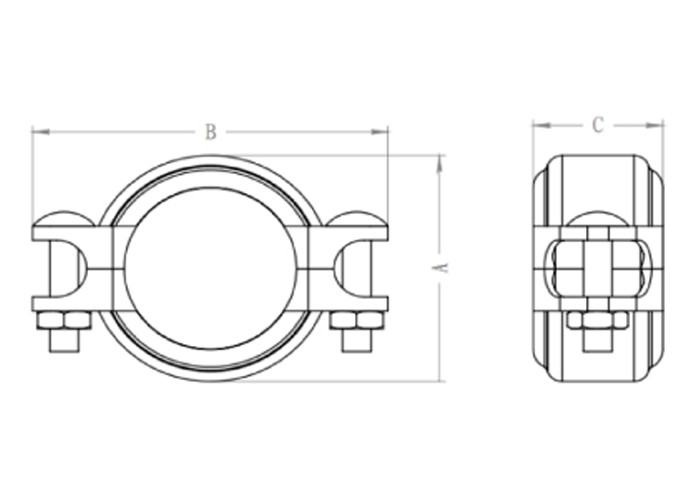

Folha de dados

Substantivo tamanho	Tubulação OD	Pressão avaliação	Extremidade de tubulação separação	Dimensões
Substantivo tamanho	Tubulação OD	Pressão avaliação	Extremidade de tubulação separação		B	C
milímetro	milímetro	libra por polegada quadrada	milímetro	milímetro	milímetro	milímetro
em	em	barra	em	em	em	em
25 1	33,4 1,315	300 20,67	0-1.6 0-0.06	54 2,126	94 3,701	42 1,654
32 1,25	42,20 1,660	300 20,67	0-1.6 0-0.06	63 2,480	103 4,055	44 1,732
40 1,5	48,30 1,900	300 20,67	0-1.6 0-0.06	70 2,756	112 4,409	44 1,732
50 2	60,30 2,375	300 20,67	0-1.6 0-0.06	82 3,228	124 4,882	44 1,732
65 2,5	73,00 2,875	300 20,67	0-1.6 0-0.06	96 3,780	148 5,827	44 1,732
65	76,10 3,000	300 20,67	0-1.6 0-0.06	100 3,937	152 5,984	44 1,732
80 3	88,90 3,500	300 20,67	0-1.6 0-0.06	113 4,449	166 6,535	44 1,732
100 4	114,3 4,500	300 20,67	0-3.2 0-0.13	140 5,512	193 7,598	48 1,890
125 5	141,3 5,563	300 20,67	0-3.2 0-0.13	167 6,575	222 8,740	50 1,969
150 6	168,3 6,625	300 20,67	0-3.2 0-0.13	196 7,717	252 9,921	55 2,165
200 8	219,10 8,625	300 20,67	0-3.2 0-0.13	314 12,362	377 14,83	60 2,362
250 10	273,00 10,75	300 20,67	0-3.2 0-0.13	314 12,362	377 14,843	50 2,363
300 12	323,90 12,75	300 20,67	0-3.2 0-0.13	366 14,409	435 17,126	64 2,520

Aplicações

Agua potável	Osmose reversa \| Sistema do RO, Ultrafiltration \| Sistema do F, dessanilização do seawater,
Águas residuais	Tratamento da água, tratamento de águas residuais, dessanilização do seawater, fábrica de tratamento da efluência
Encanamento sulcado	Proteção contra incêndios, construção, marítimo industriais, mineração, óleo, gás e produto químico, produção de eletricidade

Detalhes do produto

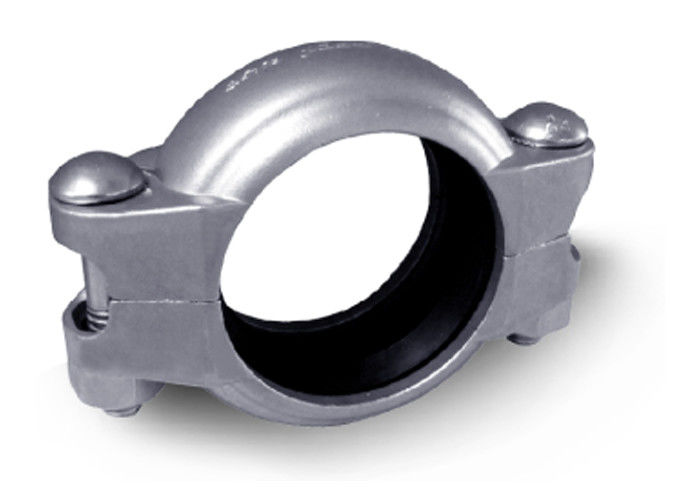

1200 libras por polegada quadrada EPDM sulcaram o acoplamento da extremidade, DN200 sulcaram a conexão de tubulação 0

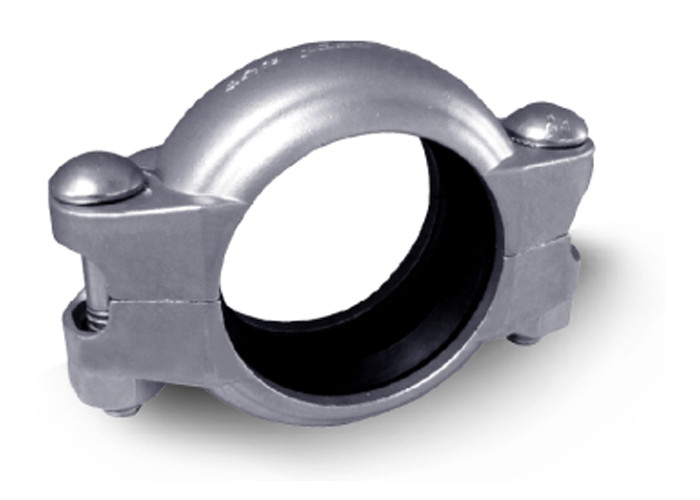

1200 libras por polegada quadrada EPDM sulcaram o acoplamento da extremidade, DN200 sulcaram a conexão de tubulação 2

Vantagens competitivas

AutoCAD é usado para projetar produtos e aperfeiçoar estruturas
Projeto de processo do molde perto por Castsoft CAD e CAE
Controle restrito do processo de manufatura
Controle da qualidade do material de moldação
Laboratório material do metal para o teste da propriedade compositiva, metalográfica & mecânica
Apperance perfeito
Conformidade padrão do teste restrito a UL213 e a FM1920
Padrão restrito para a produção das gaxetas e o teste de material de selagem.
