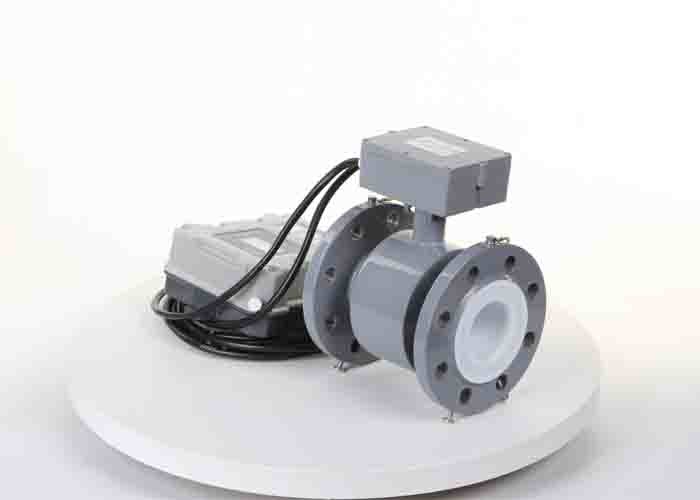

O medidor de fluxo volumétrico PN16 das águas residuais da medida DN50 Rosemount flangeou

o medidor eletromagnético dN50 do volume de água do rosemount, PN16, desperdiça o sensor do medidor do volume de água



Descrição

O medidor de fluxo eletromagnético flangeado para o uso na medida volumétrico do líquido condutor, como aplicações municipais ou industriais da água e das águas residuais em que medidores da hélice foram usados tipicamente no passado. Sem as peças moventes e os elétrodos projetados desanimar sujar, o magmeter de IYF exige a manutenção mínima nas aplicações em que os restos ou a areia impediriam medidores da hélice. Não há nenhum rotor para parar de girar ou rolamentos para gastar.
É posto externamente com 100-240VAC ou 24 VDC. As exigências de baixa potência igualmente fazem ideal para fontes de energia solares e comparáveis. A taxa e a indicação total são padrão, como é uma saída pulso/frequência/4-20mA de circuito integrado, que permita a conexão a um registador de dados. O alojamento da exposição pode ser integrado ou remoto. Um cabo protegido da saída do poder/pulso com conexão do RUÍDO é incluído com o medidor.



Características

• Virtualmente nenhuma perda de pressão
• Apropriado medir para a vasta gama de meios líquidos condutores
• Nenhumas peças moventes
• As flanges movem a conexão
• Padrão RS485
• Apropriado para o diâmetro p das tubulações a 2000 milímetros
• Grande relação do medidor
• Precisão alta
• 4 à saída de 20 miliampère/frequência/pulso

Dados técnicos

Nome do produto	Medidor de fluxo eletromagnético
Tipo de produto	Local|exposição compacta	Exposição remota	Conversor de sinal
Modelo	IYF-E	IYF-F	IRT
Diâmetro da tubulação (milímetros)	DN10-DN2000
Fonte de alimentação	100-240 VAC/18-36 VDC
Precisão	+ 0,5%	+ 0,5%	+ 0,5%
Consumo de potência	<6w>	<6w>	<6w>
Avaliação do cerco	IP65	IP68	IP65
Temperatura líquida	-25-120℃	-25-120℃	-25-120℃
Temperatura ambiental	-25-50℃	-25-50℃	-25-50℃
Humidade relativa	10-90%	10-90%	10-90%
Relação do medidor	1:100	1:100	1:100
Sentido de fluxo	fluxo do Bi-sentido	fluxo do Bi-sentido	fluxo do Bi-sentido
Uma comunicação	RS485/Bacnet	RS485/Bacnet	RS485/Bacnet
Saída do sinal	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency



Precisão

Diâmetro da tubulação (milímetros)	Velocidade (m/s)	Precisão
3-20	<0>	+ 0,25% FS
	0.3-1	+ Readout 1,0%
	1-15	+ 0,25% Readout
25-600	0.1-0.3	+ 0,25% FS
	0.3-1	+ 0,5% Readout
	1-15	+ 0,3% Readout
700-3000	<0>	+ 0,25% FS
	0.3-1	+ Readout 1,0%
	1-15	+ 0,25% Readout

























Seleção modelo



Observação na seleção do tipo local e do tipo remoto:

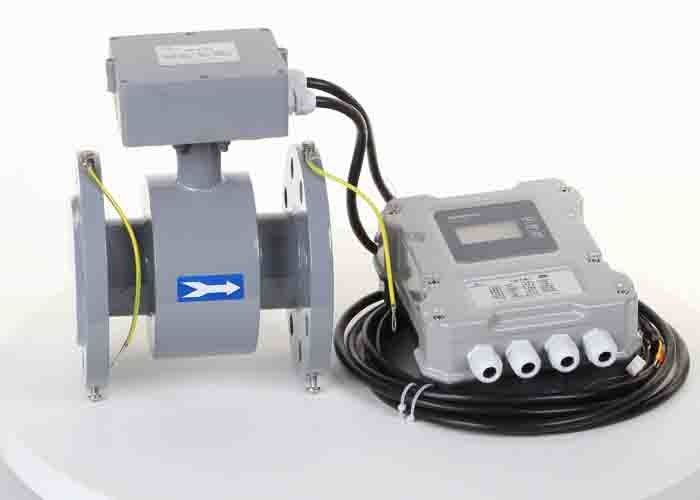

O tipo remoto significa que a exposição do transmissor e do conversor está montada em lugar diferentes, ele sugeriu para selecionar
o telecontrole datilografa nas seguintes circunstâncias:

• A temperatura da temperatura ambiental ou da luz do sol da exposição do conversor é o ℃ mais de 60
• A umidade alta ou o ar corrosivo existiram
• Vibração séria da tubulação
• A necessidade magnética do medidor seja suspendida ou submergível, lido inquietamente para fora
• A outra condição abrasiva

Não	Modelo
	YF	Medidor de fluxo eletromagnético
	TF	Turbina
	VF	Votex
	LX	Roda da aleta
	T	Ultrassônico
		Modo de exposição de E/F	E: exposição compacta/local, F: exposição remota
			Diâmetro da tubulação	Tipo (milímetros)
			xxxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Código	Precisão
			1	+ 0,5% FS
			2	+ FS 1,0%
			3	+ 0,2% FS
				Código	Tipo
				N	Conversor: 12/24 VDC, saída de pulso
					Transmissor: 24VDC, outpt 4-20mA
				B	Inteligente, bateria do leão, nenhuma exposição local
				G	Exposição esperta, local, saída 4-20mA
				C1	Exposição esperta, local, RS485
				C2	Exposição esperta, local, CERVO
					Código	Tipo
					S	Alojamento do aço carbono
					L	Alojamento de aço inoxidável
					G	Alojamento de alta pressão
					HL	elétrodo 316L
					HTi	Elétrodo do titânio
					HTa	Elétrodo de Tantlum
					HC	Elétrodo de Hastelloy-C
					L1	Meios líquidos
					L2	Meios do gás
					P	Compensação da pressão
					T	Compensação de temperatura
					Pinta	Pressure&Temp. Compensação
					F	Forro de PTFE
					X	Forro de borracha
Amostra: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, exposição local, diâmetro: 100mm, + 0.5%FS, alojamento do aço carbono, esperto, 4-20mA outpt, RS485, 316L elétrodos, medidor líquido dos meios, forro de PTFE























































































Líquido de medida aplicável:

• Meios líquidos condutores, condutibilidade > 5 µS/cm
• Várias soluções aquosas condutoras, soluções da água, ácido & cáusticos
• Pastas, lamas e líquidos abrasivos do rolamento da graxa, líquido corrosivo, água da torneira municipal, águas residuais, sujas
  água, efluência, moinho fibroso, viscoso, de papel, alimento & bebida

medida Não-aplicável central

• Gás industrial, ar comprimido, vapor, ou líquido com grande índice do gás
• O líquido é condutor não-condutor ou baixo, como o óleo de lubrificação, óleo limpo, água criogênica, refrigerando, pura
  água, gás limpo, etc.



Diâmetro da tubulação, volume de fluxo e dimensão do produto

Diâmetro	Volume de fluxo (m3/h)			Dimensão do produto (milímetros)
(milímetro)	Normal	Minuto	Máximo	L	D	H	H1
15	1,5	0,06	9,5	150	95	272	254
20	2,5	0,11	16,9		105	277	254
25	3,5	0,18	26,5		115	283	254
32	6	0,29	43,6		140	297	270
40	10	0,45	67,8		150	307	280
50	15	0,71	106,0	200	165	318	294
65	25	1,19	179,1		185	337	313
80	40	1,81	271,4		200	352	326
100	60	2,83	424,1	250	220	371	344
125	100	4,42	665		250	401	372
150	135	6,36	954	300	285	431	403
200	250	11,3	1696	350	340	486	460
250	375	17,66	2650	400	395	547	511
300	540	25,43	3817	450	445	597	565
350	735	34,62	5195		505	657	620
400	960	45,22	6785	500	565	717	675
450	1200	57,23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Aplicações industriais

Produto químico	Alimento & bebida	Moinho de papel
Metalurgia	Proteção ambiental	Hidráulico
Mineração	Inoxidável	Petróleo
Farmácia	Condicionador de ar	Fábrica de tratamento da efluência
Dessanilização do Seawater	Farmácia	Tratamento da água















Vantagens competitivas

• Conformidade aos standard internacionais: ISO14001, GB/T28001, ISO9001-2008/GB/T50430
• Controle de processos restrito
• Equipamento avançado da calibração
• Equipe do coordenador
